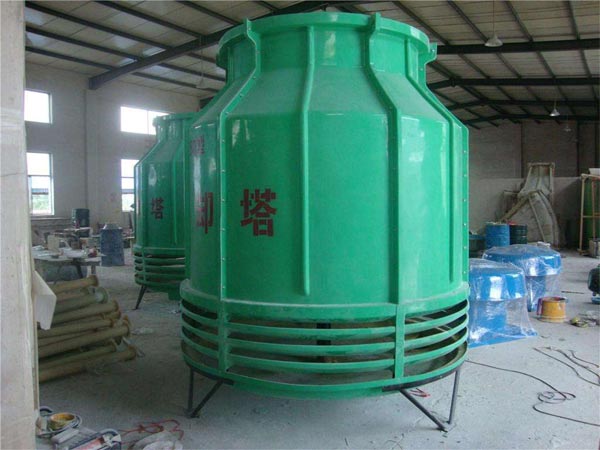

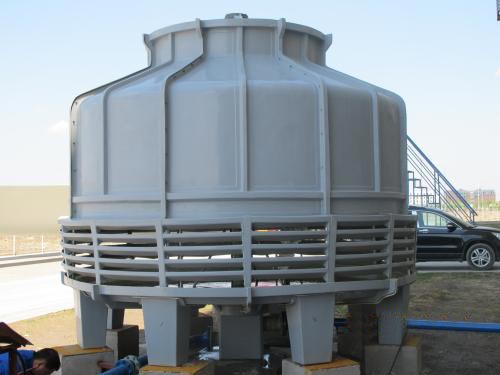

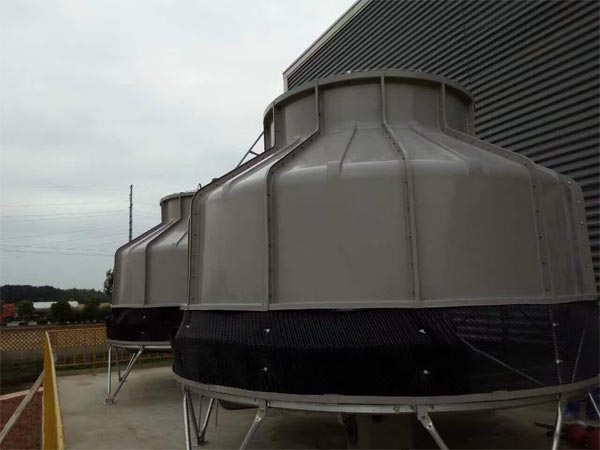

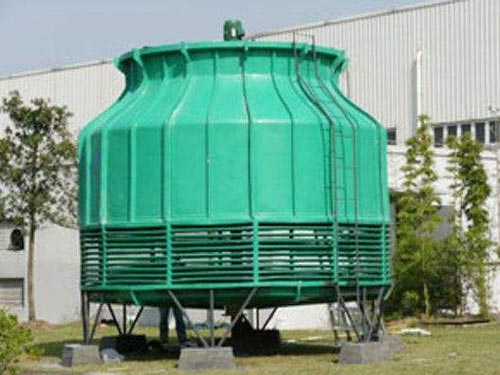

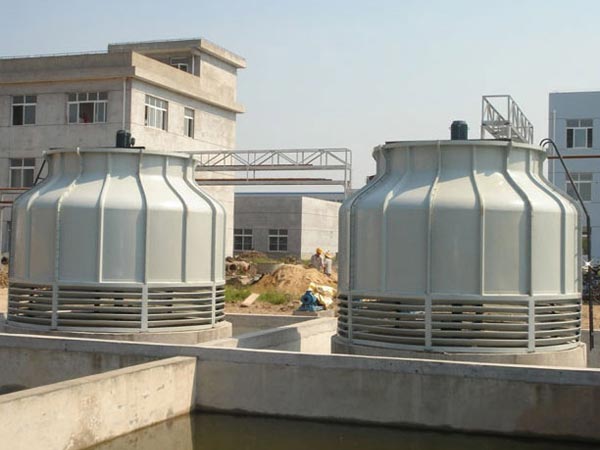

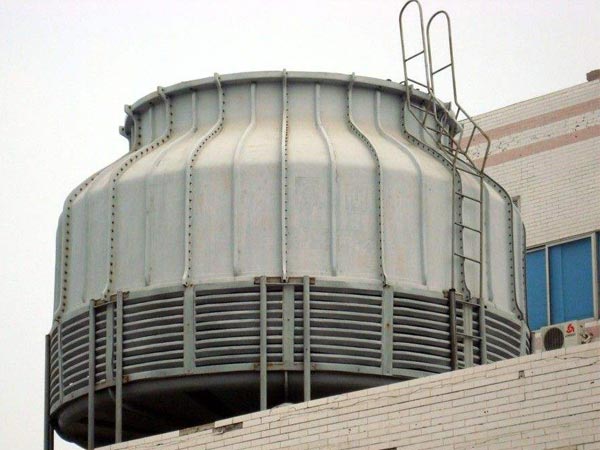

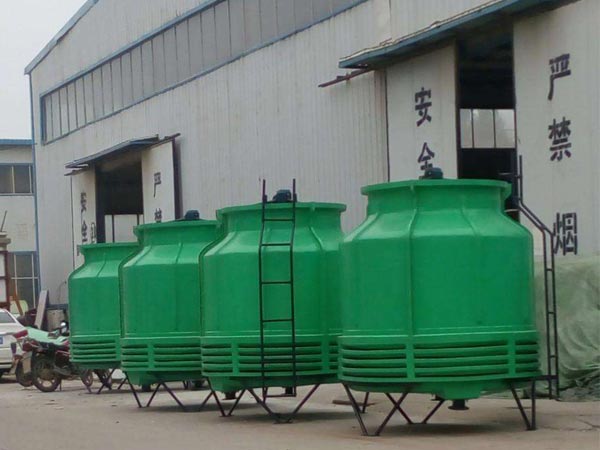

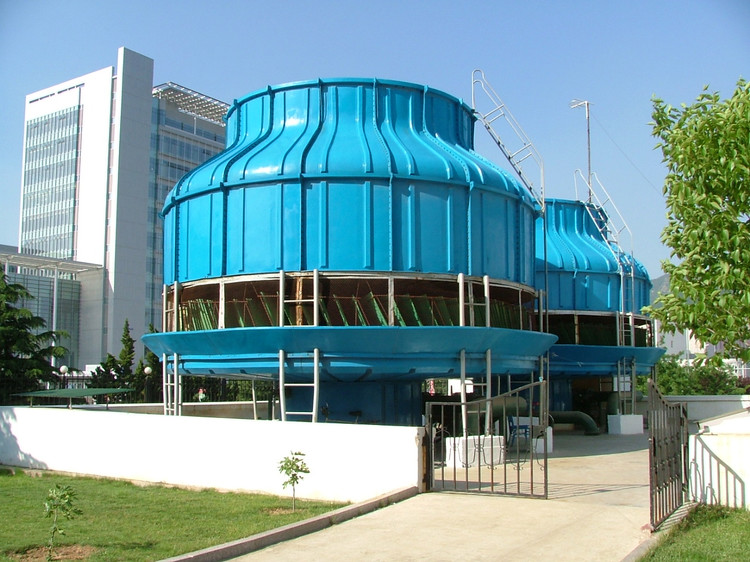

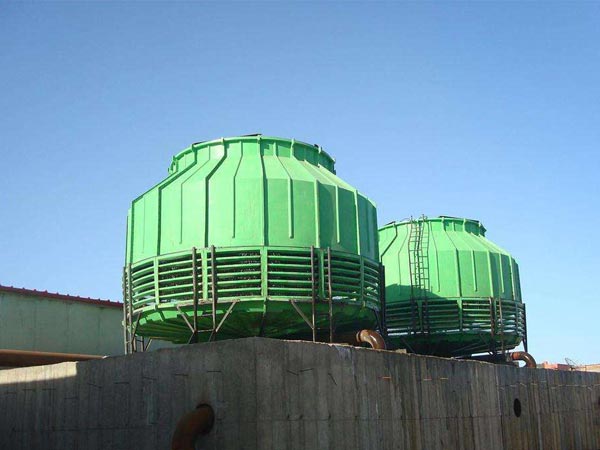

圓形逆流式冷卻塔

購買咨詢：18678029022　杜經理　15662562758　辛經理

產品簡述：圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，逆流式冷卻塔填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。

詳細介紹

圓形逆流式冷卻塔

材質
　　玻璃鋼、風機、電機、布水系統、斜梯波填料。
　　1、噪聲為標準測定值，距塔壁直徑遠，距基礎1.5米高；
　　2、標準設計工況為濕球28℃,進水溫度37℃出水32oC即水溫降5℃時，逼近度4℃；
　　3、進水壓力指接管點處水壓，1Kgf/cm2=9.8×104Pa,因而本系列塔水壓在0.2～0.49Kgf/cm2之間。

優點：
　　1、運行可靠、耐用、裝配方便；
　　2、集水斗容量大，并裝有手動、自動補水裝置和排污、溢流管，無需另行設計水池；
　　3、造價低，重量輕、風阻小、穩定性好；
　　4、塔體具有良好的穩定性和強度，能承受地震裂度8級，12級臺風襲擊。

用途

　　適用于賓館、醫院、公用建筑及距居民區較近的場合。

　　圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，逆流式冷卻塔填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。

結構特征
　?。?）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
　?。?）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好，改性PVC斜波片，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃低溫負50℃，阻燃好。
　?。?）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
　?。?）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
　　（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
　?。?）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
　?。?）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
　?。?）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
　?。?）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。

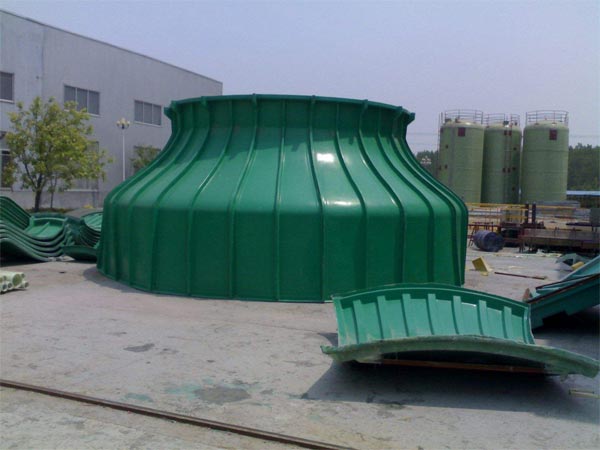

　　(10).上塔體：型線合理，氣流平穩，材質優良，色澤鮮艷，表面膠衣樹脂內有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。
　　(11).進風窗：裝有玻璃鋼百葉窗，減少濺水，氣流阻力小。
適用范圍
　　廣泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。
　　旋轉布水器：運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼布水管，管上安裝收水板克服了漂水現.

方形逆流式冷卻塔

　　N系列方形逆流式玻璃冷卻塔是機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的"節能型玻璃鋼冷卻塔"專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時（例如晚上），電機開低速，冷卻塔噪聲可低3-5dB(A)。

方形橫流式冷卻塔

　　本系列橫流式玻璃鋼冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。

無填料噴霧式冷卻塔
